Schody zabiegowe łatwo rozrysować „na oko”, ale taki szkic często prowadzi do nierównych stopni, zbyt ciasnego zakrętu albo niebezpiecznej zmiany długości kroku. Podstawą jest dokładny pomiar otworu, wyznaczenie linii biegu i geometryczna korekta stopni. Sam wzór 2h + s nie wystarcza, ponieważ w zabiegu każdy stopień ma inny kształt.
Jakie wymagania muszą spełniać schody zabiegowe?
Projekt zacznij od wymagań określonych w Warunkach Technicznych. Traktuj je jako minimum bezpieczeństwa, a nie gwarancję pełnego komfortu. Schody mogą mieścić się w limitach, a mimo to mieć źle rozłożone stopnie w zakręcie.
| Parametr | Wartość lub zasada | Uwagi |
|---|---|---|
| Wysokość stopnia | maksymalnie 19 cm | W praktyce wygodny zakres często wynosi około 15–17,5 cm. |
| Szerokość użytkowa biegu | minimum 80 cm | Większa szerokość ułatwia mijanie się i przenoszenie przedmiotów. |
| Szerokość stopnia zabiegowego | minimum 25 cm | Pomiar wykonuje się w odległości nie większej niż 40 cm od poręczy balustrady. |
| Wzór wygodnego kroku | 2h + s = 60–65 cm | h oznacza wysokość stopnia, a s jego szerokość. |
Odległość 40 cm należy mierzyć od krawędzi pochwytu lub poręczy, zgodnie z przyjętym sposobem interpretacji dokumentacji i rozwiązaniem balustrady. Nie należy automatycznie zastępować jej odległością 50 cm od środka „duszy” schodów. To właśnie ten błąd pojawia się na części szkiców i może sprawić, że stopień w wymaganym punkcie będzie zbyt wąski.
Przykładowo, przy wysokości stopnia 17,5 cm wzór daje szerokość od około 25 do 30 cm. Nie oznacza to jednak, że każdy klinowy stopień zabiegowy będzie wygodny. Liczy się również jego kształt i powtarzalność szerokości na linii poruszania się.
Jak przygotować dane do rysunku?
Zanim narysujesz pierwszy stopień, zbierz dane, które wpływają na cały układ. Mierz od poziomu gotowej posadzki do poziomu gotowej posadzki, a nie od surowego stropu.
Do szkicu potrzebujesz następujących informacji:
- Wysokość kondygnacji – od wykończonej podłogi dolnej do wykończonej podłogi górnej.
- Wymiary otworu w stropie – długość, szerokość oraz położenie względem ścian.
- Szerokość biegu – nie mniejszą niż wymagana w WT.
- Dostępne miejsce na dole – mierzone od ściany do początku lub końca biegu.
- Prześwit nad głową – sprawdzany w rzucie i przekroju, nie tylko na planie poziomym.
Otwór sprawdź w kilku miejscach, ponieważ ściany i krawędzie stropu nie zawsze są idealnie równoległe. Zapisz także grubość stropu, warstwy wykończeniowe i położenie drzwi. Te elementy mogą zmienić wysokość pierwszego lub ostatniego stopnia.
Jak rozrysować schody zabiegowe krok po kroku?
- Zmierz wysokość kondygnacji – podziel ją przez wstępnie przyjętą wysokość stopnia. Dla wysokości 280 cm i 16 stopni otrzymasz 17,5 cm na stopień.
- Ustal liczbę stopni – po podziale sprawdź, czy każda wysokość jest identyczna. Nie wyrównuj różnicy przez zmianę pierwszego albo ostatniego stopnia.
- Wyznacz szerokość stopnia – zastosuj wzór 2h + s = 60–65 cm, a następnie sprawdź, czy uzyskana wartość mieści się w wymaganiach dla zabiegu.
- Narysuj rzut otworu i biegu – zaznacz ściany, krawędzie otworu, szerokość biegu oraz kierunek wejścia.
- Wyznacz linię biegu – to umowna linia, po której człowiek pokonuje schody. W części prostej przebiega zwykle w środkowej strefie biegu, a przez zabieg prowadzi płynnie po łuku.
- Podziel zakręt na stopnie – linie podziałowe prowadź od środka zabiegu lub punktu geometrycznego przyjętego dla danego rzutu. Sprawdź szerokość każdego stopnia na linii biegu oraz 40 cm od poręczy.
- Wykonaj korektę stopni – nie pozostawiaj wszystkich stopni jako przypadkowych klinów zbiegających się w jednym punkcie.
- Sprawdź rysunek w przekroju – zweryfikuj wysokości, kąt nachylenia i prześwit nad głową.

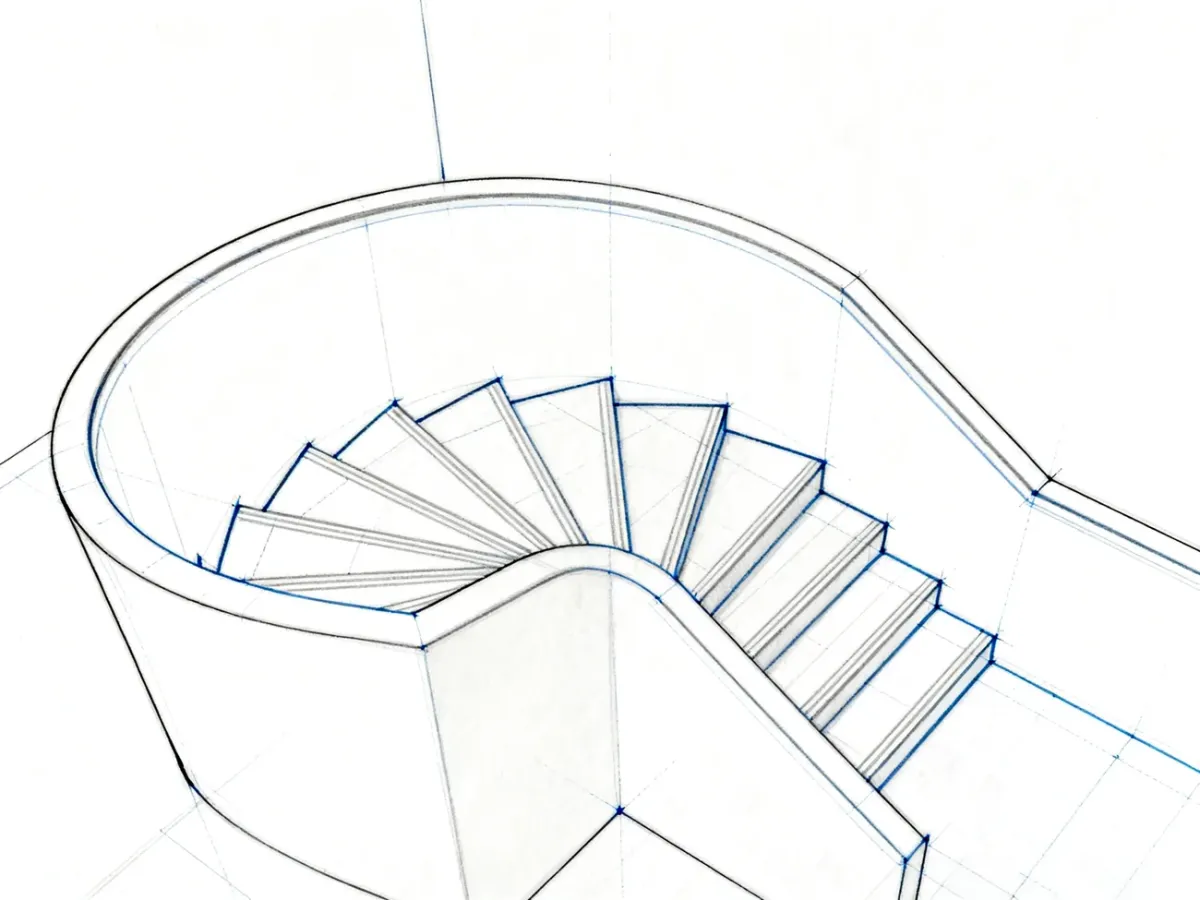

Najważniejszy etap to korekta geometryczna. Najpierw przyjmij, ile stopni pozostanie bez zmian, zwykle kilka stopni przed zabiegiem i kilka po nim. Następnie przedłuż krawędź przednóżka pierwszego stopnia podlegającego korekcie. Przednóżek to przednia krawędź stopnia, na której opiera się stopa.
Na rzucie wyznacz linię łączącą odpowiednie przednóżki po obu stronach zakrętu. Przez środek geometryczny zabiegu poprowadź kolejne linie podziałowe. Odległość wyznaczona na pierwszej skorygowanej linii staje się odniesieniem dla następnych. Odkładaj ją kolejno w lewo i w prawo, a potem połącz wyznaczone punkty z odpowiednimi krawędziami stopni.
W efekcie stopnie zbliżają się do siebie pod względem szerokości i nie tworzą nagłego „zapadania się” kroku po jednej stronie zakrętu. Nie chodzi o to, aby wszystkie stopnie miały identyczny kształt, lecz aby ich szerokość na linii biegu zmieniała się płynnie. W typowym układzie korekcie poddaje się kilka stopni zabiegowych, ale dokładna liczba zależy od wymiarów otworu, promienia zakrętu i szerokości biegu.

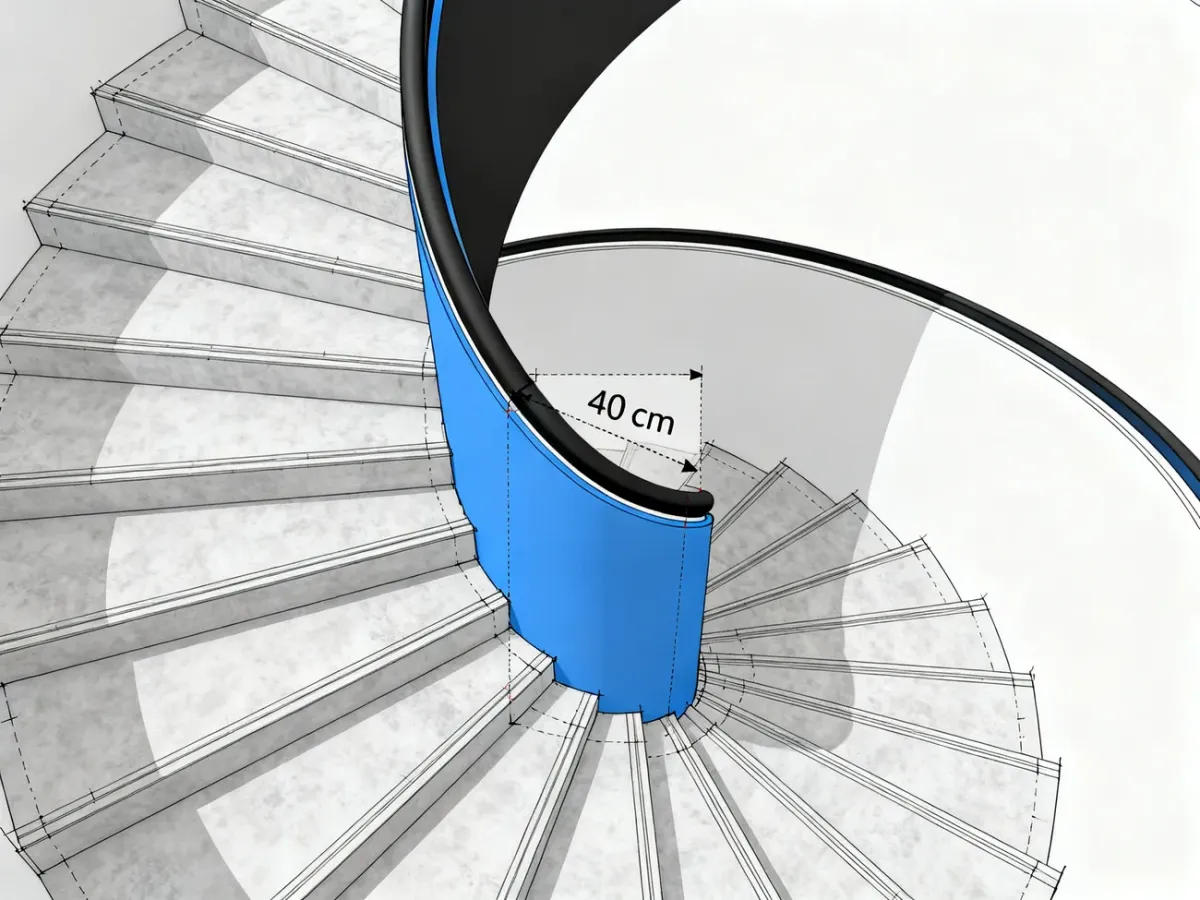

Na rzucie z góry zaznacz także punkt pomiarowy 40 cm od poręczy. Dzięki temu sprawdzisz, czy minimalna szerokość stopnia faktycznie występuje w wymaganym miejscu, a nie tylko w osi schodów.
Uwaga: błędna korekta może stworzyć stopnie o pozornie prawidłowej szerokości, ale o gwałtownie zmieniającym się kierunku i kształcie. Taki układ zwiększa ryzyko potknięcia.
Jak sprawdzić gotowy rysunek?
Przed przekazaniem projektu do wykonania przejdź przez krótką kontrolę. Każdy punkt powinien być sprawdzony na rzucie, a najważniejsze wymiary także w przekroju:
- Wszystkie stopnie mają taką samą wysokość.
- Szerokość stopni spełnia wymagania WT w punkcie pomiarowym.
- Linia biegu przechodzi przez zabieg płynnie, bez nagłego zwężenia kroku.
- Stopnie nie są zbyt wąskie przy wewnętrznej stronie zakrętu.
- Zachowano prześwit nad głową na całej trasie wejścia.
- Szerokość biegu pozostaje wystarczająca po uwzględnieniu balustrady i pochwytu.
Najczęstsze błędy przy rysowaniu schodów zabiegowych
Najwięcej problemów wynika nie z samego liczenia, lecz z błędnego odczytania rzutu i pomiaru w niewłaściwym miejscu. Szczególnie często pojawiają się następujące błędy:
- Projektowanie wyłącznie według wzoru 2h + s – wzór pomaga dobrać proporcje, ale nie zastępuje korekty geometrii zakrętu.
- Pomiar 25 cm w osi biegu – szerokość trzeba sprawdzić w wymaganej odległości od poręczy, a nie tylko w centralnym punkcie.
- Różne wysokości stopni – nawet niewielka różnica jest wyczuwalna i może powodować potknięcia.
- Zbyt ciasny zakręt – kliny stają się bardzo wąskie po stronie wewnętrznej, a krok gwałtownie się zmienia.
- Brak kontroli prześwitu – rzut poziomy nie pokazuje, czy użytkownik nie uderzy głową w krawędź otworu lub strop.
- Pomijanie wykończenia – grubość okładziny stopni może zmienić pierwszy i ostatni stopień.
Schody zabiegowe oszczędzają miejsce, ale ten zysk odbywa się kosztem bardziej wymagającej geometrii. Nietypowy otwór, mała przestrzeń na dole albo brak pewności przy wyznaczaniu linii biegu to powód, by projekt sprawdził fachowiec. Kalkulator może pomóc w obliczeniach, lecz nie zastąpi oceny rzutu, przekroju i warunków w konkretnym budynku.
Dobrze rozrysowane schody zabiegowe powinny mieć równą wysokość stopni, płynny przebieg linii biegu i poprawnie skorygowany zakręt. Dopiero po takiej weryfikacji warto przejść do wykonania konstrukcji.
